Modułowy System Kanałów Tekstylnych MSKT-ATOL

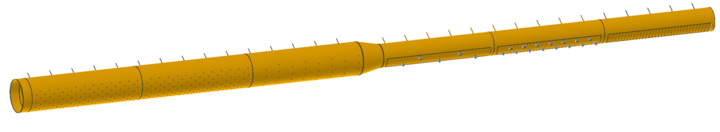

Modułowy system kanałów tekstylnych MSKT-ATOL umożliwia samodzielny dobór ciągów wentylacyjnych w technologii kanałów tekstylnych. Każdy ciąg wentylacyjny składa się z modułów o długości 2,5m. Na końcu posiada demontowalne denko, a na początku demontowalny odcinek z obejmą umożliwiającą połączenie ciągu z kanałem stalowym. W celu utrzymania stałej prędkości i dynamicznego ciśnienia powietrza na całej długości ciągu, zalecamy wprowadzenie redukcji średnicy dla ciągów o długości powyżej 20m.

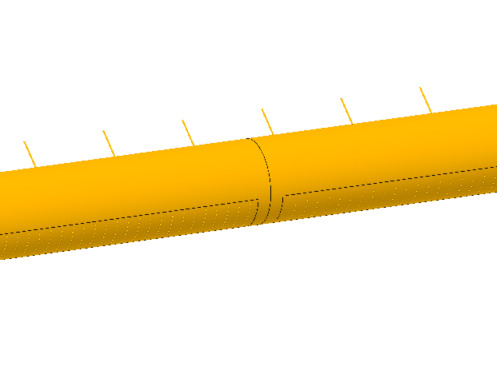

Moduły występują w dwóch postaciach – kanał tekstylny z odpowiednim rodzajem wypływu powietrza oraz kanał z wymiennymi wstawkami, co umożliwia szybką korektę wypływu.

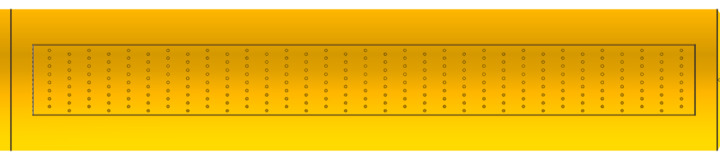

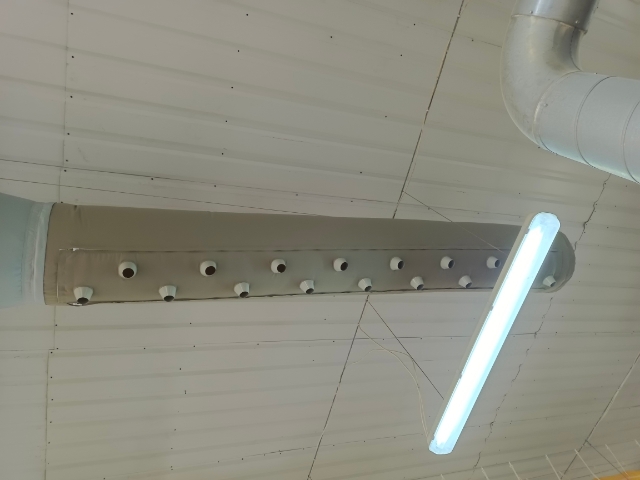

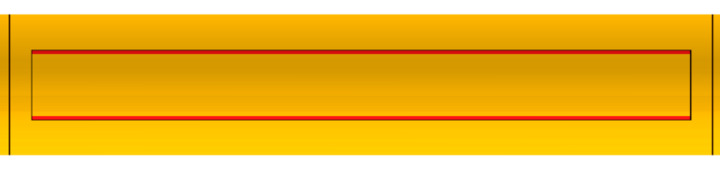

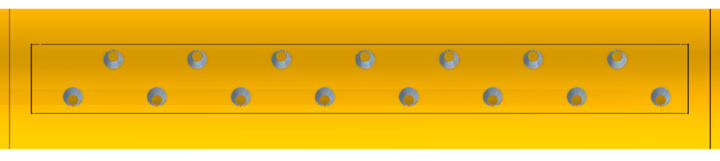

Moduły tekstylne mogą występować jako moduły transportowe lub nawiewne. Wychodząc z założenia, że w większości przypadków wypływ strumienia powietrza skierowany jest w dół, stworzono system, który bazując na kilku założeniach, umożliwia łatwy dobór ciągu wentylacyjnego w kilku wariantach wypływu powietrza – szczelinowy, tekstylne dysze nawiewne i perforacja nawiewna.

Sposób wypływu powietrza można dopasować do oczekiwanego zasięgu i intensywności strugi powietrza. Wypływ powietrza można utworzyć na całej długości kanału lub tylko w określonych regionach.
System modułów umożliwia wymianę części nawiewnych dzięki jednolitym połączeniom. Zmiana miejsc i intensywności wypływu powietrza jest możliwa praktycznie w każdym czasie już po uruchomieniu układu wentylacyjnego.

Modułowy system kanałów tekstylnych MSKT-ATOL, podobnie jak pozostałe nasze produkty, posiada wiele zalet:

niska waga w porównaniu do kanałów stalowych;
równomierny wypływ powietrza;
łatwy montaż i demontaż;
kompatybilność elementów;
łatwe czyszczenie – możliwość prania.

Opracowanie wypływu powietrza sprowadza się do kilku kroków projektowych:

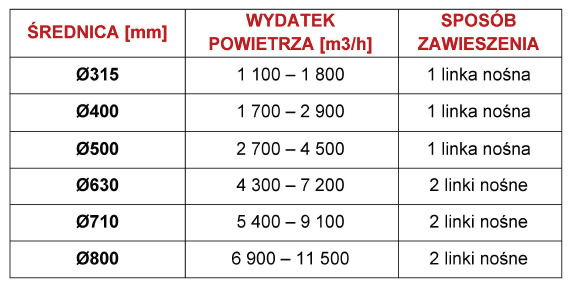

1. dobór średnicy – Wykres 1;

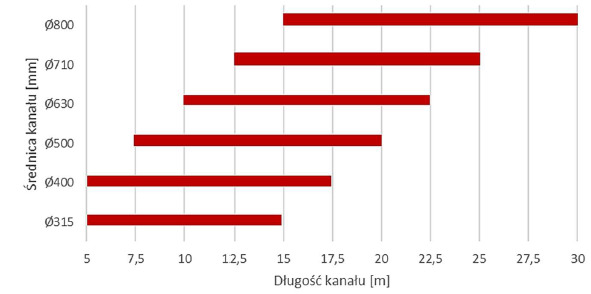

2. ustalenie długości ciągu – dopasowanie ilości modułów do zaprojektowanej długości – Wykres 2;
3. wybór charakteru wypływu powietrza – rodzaj i rozprowadzenie po długości – Tabela 1;
4. zestawienie modułów i ustalenie kodu MSKT-ATOL.

MSKT-ATOL przewidziany jest dla średnicy D ∈< ∅315, ∅800 > oraz dla zalecanej długości ciągu dla danej średnicy, określonej na Wykresie 2.

Każdy rodzaj wypływu powietrza występuje w dwóch wariantach – o mniejszej i większej wydajności powietrza.

Dla kanałów zawieszonych powyżej 6m, zalecamy zastosowanie modułu z tekstylnymi dyszami nawiewnymi.

W długim ciągu zalecamy zastosować moduły o mniejszej wydajności wypływu powietrza. Analogicznie im krótszy kanał tym moduł powinien być o większej wydajności.

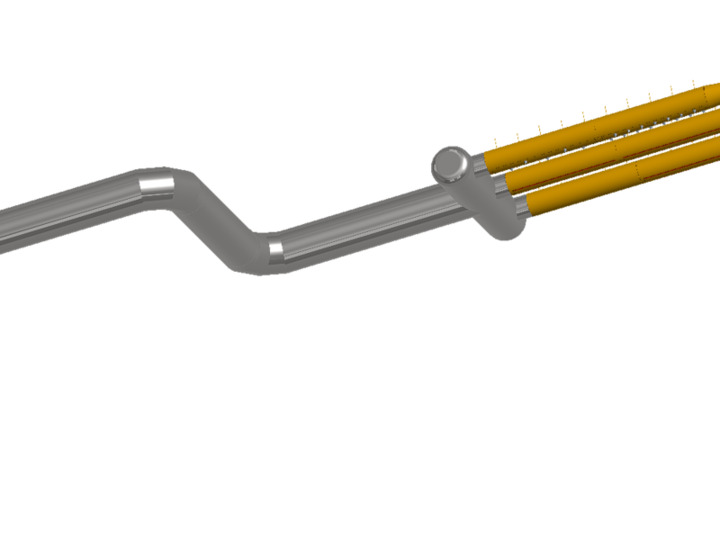

Modułowy system kanałów tekstylnych MSKT-ATOL w łatwy sposób integruje się z układem kanałów stalowych. MSKT-ATOL może stanowić końcowy zestaw rozprowadzenia powietrza, czyli zastąpić nawiewniki i układ końcowych kanałów rozprowadzających powietrze.

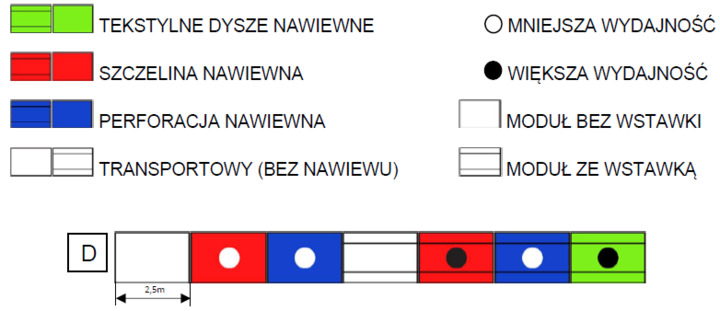

W celu łatwego zdefiniowania doboru ciągu wentylacyjnego w systemie MSKT-ATOL, wprowadzono blokowy kod oznaczenia kanału.
